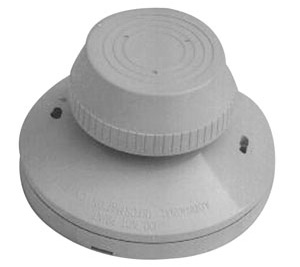

JTY-LZ-1412(1424)煙霧傳感器采用了現代工藝技術的雙源雙室離子感煙探測器,設計為對開放式區域提供保護,用于12伏、24伏四線制防火主機中以監測開闊場地的火警。JTY-LZ-1412(1424)煙霧傳感器報警時閉合,直至中斷電源方可使其復位。JTY-LZ-1412(1424)煙霧傳感器已經通過各項標準認證。煙霧達到標準濃度時會有報警輸出。可用于燃?xì)庀辣O(jiān)控。
主要技術指標:
工作溫度范圍:0至49℃(32º''至120º''F)
工作濕度范圍:10%至93%相對濕度
報警復位:瞬間斷電
直徑:14mm 高度:8.0mm 重量:310gm
阻性或感性(60%功率因數)負載
A 型:2.0A@30 VAC/DC
C 型:0.6A@ 110VDC, 2.0A@30 VDC
1.0A@125 VDC, 2.0A@30 VDC
工作原理:
每一探測器內含一對常開觸點(A型)用于聯接到報警控制電路,還有一組常開/常閉輔助觸點(C型)。對探測器電源的監視是通過在探測器電源回路末端安裝一電源監視終端繼電器來完成。當電流加向并流過探測器時,終端電源監視模塊被上電,其繼電器觸點閉合使控制器的報警回路形成閉合的串聯電路。一旦斷電或探測器回路斷開,終端模塊將失電,繼電器觸點脫開并向控制器觸發故障信號。
電氣參數:
1412 1424
系統電壓''VDC) 12 24
提供電壓''VDC) 11.3 20
17.3 29
復位電壓''VDC) 0.73 0.8
靜態電流''Μa) 100 100
報警電流''mA) 35.2 21.3
77.0 40.6
復位時間''s) 0.3 0.3
上電時間''s) 30 30
安裝說明:
每一探測器配備有一安裝板,將探測器直接安裝于90mm或100mm,38mm深的八角形埋入接線盒上或用一裝飾圈及提供的安裝套件直接安裝于4英寸矩形埋入接線盒上。
注意事項
1、按照接線指導聯結接線 2、將探測器上箭頭與安裝板上箭頭對齊
3、順時針旋轉探測器直至鎖定就位 4、所有探測器安裝完畢后向系統供電
5、要對探測器測試 6、在系統控制器上使探測器復位
