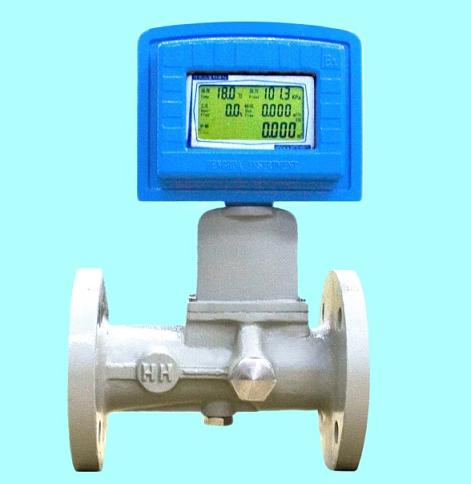

LUXZ智能旋進漩渦氣體流量計
特征與用途LUXZ智能旋進旋渦氣體流量計 一、概述 LUXZ系智能旋進旋渦氣體流量計采用先進的微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的先進水平?蓮V泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。 1、內置式壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀。 2、就地顯示溫度、壓力、瞬間流量和累積總量。 3、采用先進的信號處理放大器和獨特的濾波技術,有效地剔除了壓力波動和管道振動所產生的干擾信號,大大提高了流量計的抗干擾能力,使小流量具有出色的穩定性。 4、特有時間顯示及實時數據存儲之功能,無論什么情況下,都能保證內部數據不會丟失,可永久性保存。 5、整機功耗極低,能憑內部電池可長期供電運行,是理想的無需外電源就地顯示儀表。 6、防盜功能可靠,具有密碼保護,防止參數改動。 7、表頭可180度隨意旋轉,安裝方便。 本系列產品執行國家JJG198-94《速度式流量計檢定規程》和Q/320831CS003-2007《LUXZ系列智能旋進旋渦氣體流量計》企業標準。 本系列產品經******儀器儀表防爆安全監督站(NEPSI)檢定認可,符合國家標準GB3836.1-2000、GB3836.2-2000有關規定。隔爆型防爆標志為Exd Ⅱ Bt4。二、結構與工作原理
技術參數
二、結構與工作原理
1、流量計結構(見圖1)
1、殼體 2、旋渦發生體 3、流量傳感器 4、壓力傳感器 5、流量積算儀
當沿著軸向流動的流體進入流量傳感器入口時,旋渦發生體強迫流體進行旋轉運動,于是在旋渦發生體中心產生旋渦流,旋渦流在文丘利管中旋進,到達收縮段突然節流使旋渦流加速,當旋渦流進入擴散段,因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比,并為線性。兩個壓電傳感器檢測的微弱電荷信號經前置放大器差動放大、濾波、整形后變成兩路頻率與流速成正比的脈沖信號,同時處理電路對兩路的脈沖信號進行相位比較和判別,剔除干擾信號,而對正常的流量信號進行計數處理。
3、流量積算儀工作原理(見圖3)
流量積算儀的原理框圖如圖3所示。CPU接收來自前置放大器的脈沖信號和經A/D轉換器得到的壓力溫度信號,經過運算最終得到瞬時流量、累積流量、溫度和壓力值。同時,在LCD上顯示這些參數。流量顯示既可顯示標況流量,也可顯示工況流量。儀表上的三個功能鍵,鍵、鍵和鍵可對內部參數進行設定。
三、主要技術參數
1、流量計規格、基本參數和性能指標(見表1)
3、使用條件:
環境溫度:-20~+60℃
介質溫度:-20~+80℃
相對濕度:5%~95%
大氣壓力:86KPa~106KPa
4、電氣性能指標
工作電源:外電源:+24VDC
內電源:3.6V鋰電池,
整機功耗:外電源,<1W
內電源,<0.3mW,鋰電池可用二年以上。
輸出方式:脈沖信號
4~20mA電流信號:對應流量0~Qmax,20mA對應流量可由用戶自已設定。
Rs485通訊:可傳輸瞬時流量累積流量、壓力和溫度參數。
5、防爆標志:Exd ⅡBT4
6、防護等級:IP65
四、外形尺寸及安裝
1、流量計外形尺寸(見圖4和表2)
2、流量計安裝尺寸(1.6MPa)
3、流量計的安裝
1)流量計應根據流向標志安裝。
2)流量計可水平、垂直或任意角度傾斜安裝。
3)上下游直管段要求見圖5。
4)被測介質內除含有較大顆粒或較長纖維性雜質外,一般無需安裝過濾器。
5)流量周圍不應有強外磁場干擾及強烈的機械振動。
6)流量計必須可靠接地。
五、流量計的選型
1、用戶在選型時,應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況,流量范圍及信
號輸出要求合理選擇流量計的型號規格。
2、為使流量計的使用性能****,流量計的使用范圍在****流量的20%~80%范圍內比較合適。
3、流量計出廠時的標準輸出配置是:具有工況脈沖信號輸出(三線制)、標準流量信號輸出或RS485
通訊輸出。若要求有其它輸出功能時,請在訂貨時說明。
4、選型實例
已知某一供氣管線的實際工作壓力為(表壓)0.8MPa~1.2MPs,介質溫度范圍為-5℃~+40℃,供氣量為3000~10000m3/h(標況流量),在不考慮天然氣組分的情況下,要求確定流量計的規格型號。分析:說明書表1中給出的流量為工況流量范圍而本例中給出的流量范圍是標況流量范圍,因此,必須根據氣態方程先將標況流量換算成工況流量,然后再選擇合適的口徑
