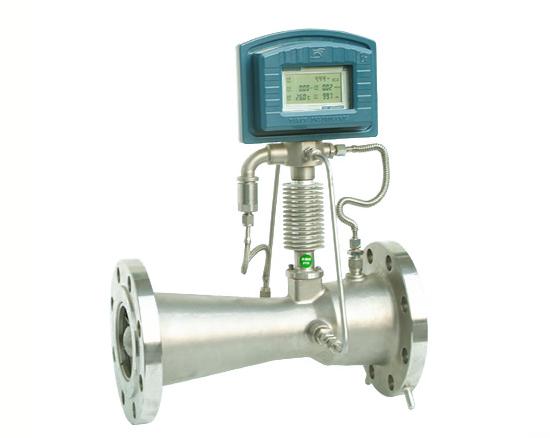

蒸汽型旋進旋渦流量計
特征與用途概述 TLXZ型蒸汽流量計是集旋進式流量傳感器、溫度傳感器、壓力傳感器和蒸汽計量智能積算儀于一體,可檢測并顯示蒸汽的壓力、溫度、體積流量、質量流量、熱量流量、體積總量、質量總量、熱量總量。產品技術和性能處于國內領先水平,適用于干飽和蒸汽或過熱蒸汽的測量。
技術參數
產品的主要特點
●采用先進的雙探頭旋進式流量傳感器技術,抗干擾能力強,精確度高。
●無機械轉動部件,不易腐蝕,結構緊湊,可靠性高、穩定性好
產品的主要特點
●采用先進的雙探頭旋進式流量傳感器技術,抗干擾能力強,精確度高。
●無機械轉動部件,不易腐蝕,結構緊湊,可靠性高、穩定性好,維修量小。
●采用微功耗技術,整機功耗低;可外電源(+24VDC)或內置電池(3.6V鋰電池)供電運行,內置電池可連續使用5年以上。
●采用大屏幕LCD液晶顯示總量、流量、溫度、壓力、密度等,清晰直觀。
●具有脈沖信號、4mA~20mA標準電流信號輸出和RS485通信接口供用戶選擇,使用操作方便。RS485通信符合MODBUS協議。
●采用EEPROM實時數據存貯技術,具備歷史數據的存貯與查詢功能。
●對前后直管段要求低,前直管段≥3DN,后直管段≥1DN,安裝方便。
本產品執行國家標準JJG198-1994《速度式流量計檢定規程》和企業標準Q/ZTX16-2006《TLXZ型蒸汽流量計》。
本產品防爆設計經******儀器儀表防爆安全監督檢驗站(NEPSI)檢定認可,符合國家標準GB3836.1—2000、GB3836.2—2000、GB3836.4—2000的有關規定。隔爆型防爆標志為ExiadⅡBT4。
主要技術參數與功能
3.1流量計規格、基本參數和性能指標
表1
型號規格 公稱通徑
(mm) 流量范圍
(m3/h) 壓力等級
(MPa) 準確度
(級) 儀表系數
(1/ m3) ****流量時
壓力損失
(kPa) 殼體材料
TLXZ-25 25 3~30
4.0
1.5 200000 12.0
不銹鋼
TLXZ-32 32 6~90 90000 13.0
TLXZ-50 50 15~180 20000 7.0
TLXZ-80 80 45~650 4500 11.0
TLXZ-100 100 80~1200 2000 14.0
TLXZ-150 150 190~2850 730 11.0
TLXZ-200 200 500~5000 210 18.0
備注:1.壓力等級6.3MPa為特殊規格,須經特殊合同訂貨。
2.****流量時壓力損失數據為在常壓下介質為干空氣的壓力損失。
3.儀表系數實際值請見流量計檢定證書。
3.2使用條件
a.環境溫度:-30℃~60℃
b.介質溫度:≤350℃
c.相對濕度:5%~95%
d.大氣壓力:86kPa~106kPa
3.3電氣性能指標
3.3.1工作電源
a.外電源:+24VDC±15%,紋波≤±5%
b.內電源:+3.6V鋰電池
3.3.2整機功能
a.外電源:<1W
b.內電源:平均<0.8mW,內置鋰電池組可連續工作5年以上。
3.3.3輸出方式
a. 工況脈沖信號(三線制):低電平小<0.5V,高電平>20V,傳輸距離≤300m。
b. 4mA~20mA電流信號(三線制或二線制):對應流量0~Q20mA,Q20mA可由用戶自行設定。輸出精度為±0.3%FS。
c. RS485數據接口:根據通信協議,可從流量計讀出當前參數和記錄。
3.4防爆標志:ExiadⅡBT4
3.5防護等級:IP65
